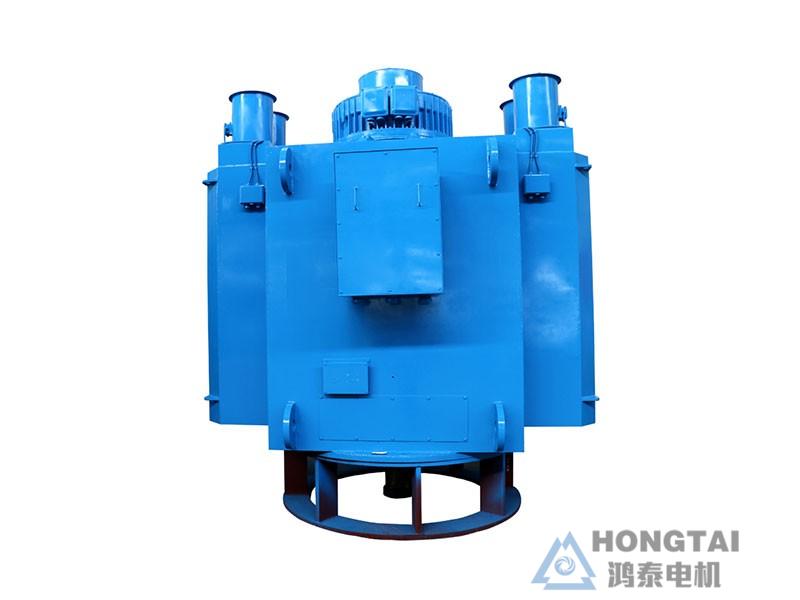

YL系列大型立式高壓電機（6KV/10KV）

1 概述

　　YL系列立式大型高壓三相異步電動機系我公司，具有30多年的生產制造歷史，隨著近幾年電動機用絕緣材料性能的提高，低損耗硅鋼片的應用，工藝水平的提升，設計的優化和改進，已經有條件降低電動機的各種損耗，從而使電動機容量增加，結合我公司60多年長期的高壓三相異步電動機系列設計制造的經驗，重新按和行業需求新優化設計，經過實驗證明，新系列產品無論在技術性能和經濟性能上都達到或接近世界--水平。已大批量生產，遠銷歐、美、非洲、港澳等20多個和地區及各地，深受用戶歡迎。

　　本系列產品用料考究，制造精良，具有高效節能、噪聲低、振動小、運行可靠、使用安裝維修方便等優點。

　　本系列電動機的功率等級、電氣性能和安裝尺寸及公差均符合標準GB755《旋轉電機定額和性能》國際電工委員會標準IEC34-1《旋轉電機定額和性能》。

　　本系列電動機的外殼防護等級根據GB4942.1和IEC34-5《旋轉電機外殼防護等級》的標準為IP23，如果用戶需要其它防護等級可另行供貨。

　　本系列電動機的冷卻方法根據GB/T1993和IEC34-6《旋轉電機冷卻方法》的標準為IC01，如果用戶需要其它冷卻方法可另行供貨。

　　本系列電動機的結構及安裝型式為 IMV1結構，符合GB997和IEC34-7《電機結構及安裝型式代號》的規定。

2 使用范圍

　　本系列電動機可用于驅動立式水泵及其它機械設備，在礦山、機械、石化行業、發電廠等各種工礦企業中作原動機使用。

　　電動機正常工作基本條件:

　　(1) 海拔不過l000m;

　　(2) 高環境空氣溫度不過40℃;低環境空氣溫度對采用滾動軸承的電動機為-15℃;對采用滑動軸承的電動機為5℃;

　　(3) 濕月月平均高相對濕度為90%同時該月月平均低溫度不高于25℃;

　　(4) 電源頻率為50Hz±l%;

　　(5) 工作電壓變化范圍不大于額定電壓±5%;

　　(6) 電動機定額為連續工作制S1。

3 型號說明

　　電動機型號按GB4831的規定由產品代號、規格代號二部分依次排列組成。產品代號由電機系列代號表示，含義如下

　　YL——立式鼠籠異步電動機;

　　規格代號為電動機的功率、極數和定子沖片外徑。

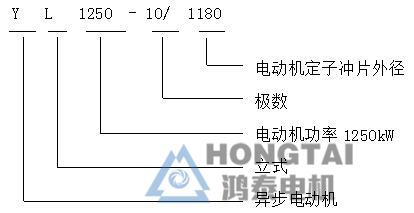

　　示 例：

4 結構說明

　　電動機采用圓形結構，機座和端蓋均由鋼板焊接制成，剛度好、重量輕。拆下防護罩后可以觀察和觸及電機內部，便于電動機的安裝、維修。定子采用外壓裝結構。定子繞組采用F 級絕緣材料和防暈材料，繞組端部固定采用特殊綁扎工藝、牢固可靠，整個定子采用真空壓力浸漬F級無溶劑漆(VPI)處理。由此，電動機具有優良可靠的絕緣性能和防潮、抗沖擊能力。

　　本系列電動機鼠籠轉子既可采用鑄鋁轉子，又可采用銅條轉子，運行可靠。

　　根據電動機是否承受軸向推力或承受軸向推力的大小，電機上軸承結構有滾動軸承和滑動軸承兩種型式，下軸承結構為滾動軸承。采用滾動軸承結構的電機均有不停機加油和排油裝置。

　　主出線盒為密封結構，防護等級為IP54。出線盒的進線孔可朝上、下、左、右四周轉換。盒內有單獨的接地端子。

5 訂貨須知

　　請在訂貨時注明以下內容：

　　(1) 電機型號：YL1250-10/1180

　　(2) 額定頻率：50Hz

　　(3) 額定功率：1250kW

　　(4) 額定電壓：6kV

　　(5) 極 數：10極

　　(6) 防護等級：IP23

　　(7) 冷卻方法：IC01

　　(8) 旋轉方向：順時針方向(面對電動機軸伸端看)

6 注意事項

　　(1) 核查被驅動機械設備轉動慣量;

　　(2) 如工作條件有變化或其它特殊要求，需另簽訂技術協議方可簽訂貨合同;

　　(3) 樣本內表中所列的技術性能數據均為保證值，供設計選用和定貨時參考，但不能作考核標準，考核電動機的標準按相應的技術條件;

　　(4) 隨著技術的進步和有關外標準的修改，樣本內技術數據及尺寸有所變動，不另行通知，訂貨后請向我公司索取正式外形圖。
