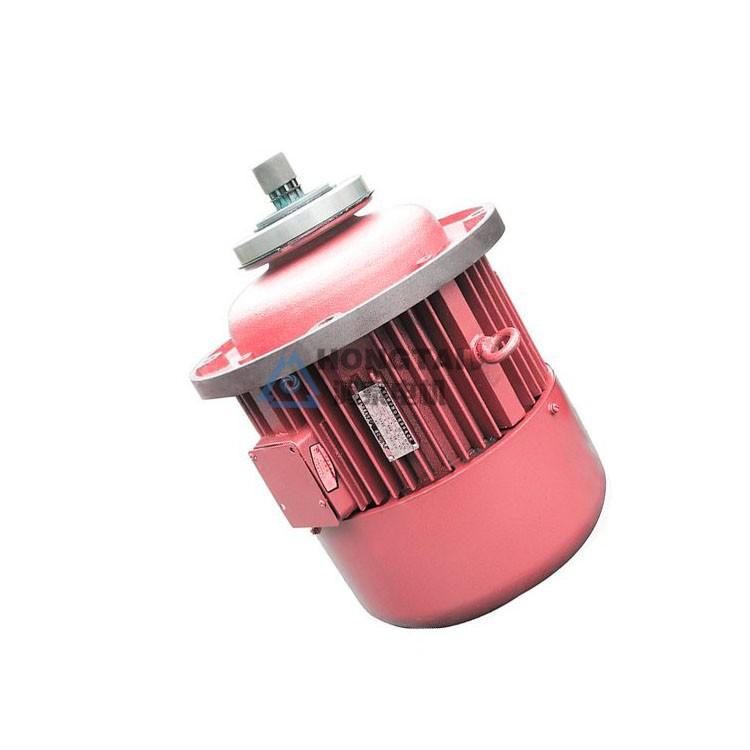

ZD、ZDY系列錐形轉子電機

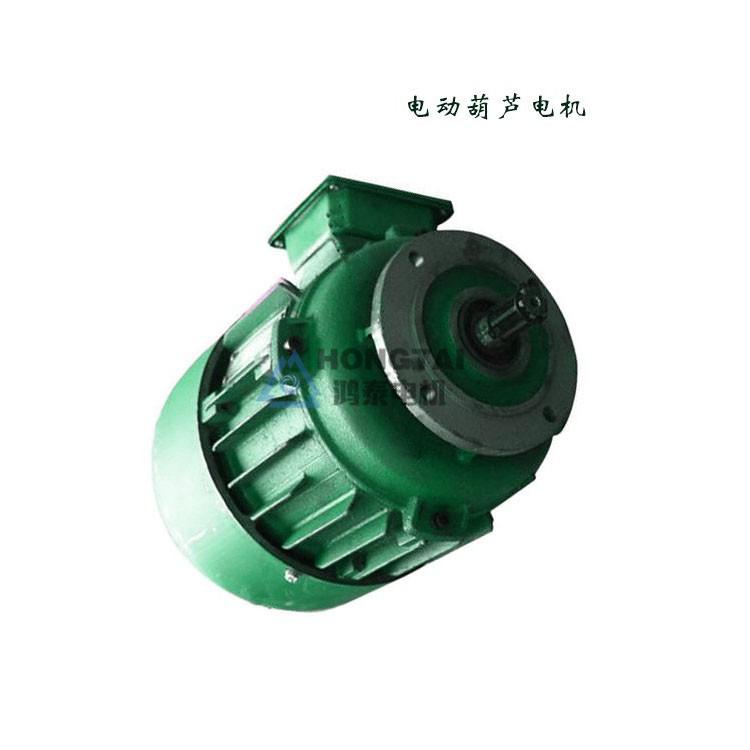

ZD、ZDY系列錐形轉子電機為西安鴻泰電機研發的配套電動葫蘆的專用電機，采用全封閉、自扇冷式、帶制動裝置的籠型交流異步電機。
ZD、ZDY系列錐形轉子電機具有結構牢固可靠，起動平穩，制動安全，且能與減速機配套，用于驅動起重機械及高效率機械和其它需要制動平緩的傳動機械。過載能力強，調節方便等特點，ZD系列電動機適用于電動葫蘆提升或要求具有較大制動力矩的機械裝置；ZDY系列電動機適用于電動葫蘆運行或要求較小制動力矩的機械裝置。工作方式：斷續定額S3工作制，其負載持續率分為25%、40%、60%三種，25%為基準負載持續率，每個周期為10min，額定電壓為380V，額定頻率為50Hz，絕緣等級為B級。

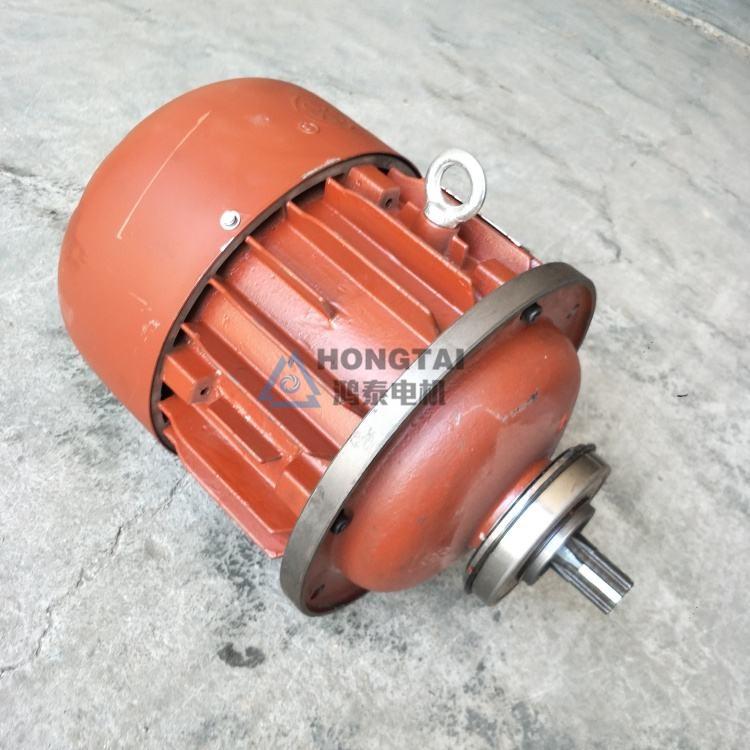

ZD系列、ZDY底座不帶底腳，安裝孔在前端蓋的凸緣上（1MB5）、ZD系列電動機在傳動端蓋上具有大凸緣，ZDY系列電動機具有小凸緣，軸伸采用矩形花鍵聯接，矩形花鍵符合GB1144-77《矩形花鍵聯結》的規定。

主要技術數據見下表：

型號	額定值					起動電流（A）	起動 轉距倍數	過載能力	磁拉力(N)
型號	功率（Kw)	電流 (A)	轉速 (r/min)	功率因數 cosф	效率（%）	起動電流（A）	起動 轉距倍數	過載能力	額定電壓時	90% 額定電壓時
ZD111-4 ZDY111-4	0.2	0.72	1380	0.65	65	4	2	2	100	80
ZD112-4 ZDY112-4	0.4	1.25	1380	0.73	67	7	2	2	150	120
ZD121-4 ZDY121-4	0.8	2.4	1380	0.72	70	13	2.5	2.5	240	190
ZD121-4	1.5	4.3	1380	0.74	72	24	2.5	2.5	360	290
ZD131-4	3	7.6	1380	0.77	78	42	2.7	2.7	740	600
ZD132-4	4.5	11	1380	0.88	78	60	2.7	2.7	980	790
ZD141-4	7.5	18	1400	0.80	79	100	3	3	1530	1240
ZD151-4	13	30	1400	0.82	80	165	3	3	1980	1600

_型號^{項目}	額定功率 kW	額定電流 A	額定轉速 r/min	起動 轉矩	起動 電流 A	效率 %	功率因素 cosφ	磁拉力 kg	制動 力矩 N·m
_型號^{項目}	額定功率 kW	額定電流 A	額定轉速 r/min	額定轉矩	起動 電流 A	效率 %	功率因素 cosφ	磁拉力 kg	制動 力矩 N·m
ZDM_I11-4	0.2	0.72	1380	2	4	65	0.64	10.2	1.86
ZDM_I12-4	0.4	1.25	1380	2	7	67	0.72	15	4.41
ZDM_I 21-4	0.8	2.4	1380	2.5	13	70	0.72	24	8.34
ZDM_I 22-4	1.5	4.3	1380	2.5	24	72	0.74	36	16.67
ZDM_I23-4	2.2	6.0	1380	2.7	33	74	0.75		26.67
ZDY_I 11-4	0.2	0.72	1380	2	4	65	0.64	10.2
ZDY_I 12-4	0.4	1.25	1380	2	7	67	0.72	15
ZDY_I 21-4	0.8	2.4	1380	2.5	13	70	0.72	24
ZDY_I22-4	1.5	4.3	1380	2.5	24	72	0.74	36
ZDY_I 23-4	2.2	6.0	1380	2.7	33	74	0.75
ZDY_I 31-4	3.0	7.6	1380	2.7	42	79	0.77	74
ZDY_I 32-4	4.5	11	1380	2.7	62	78	0.80	98
ZDY_I 41-4	7.5	18	1400	3	100	79	0.80	153
